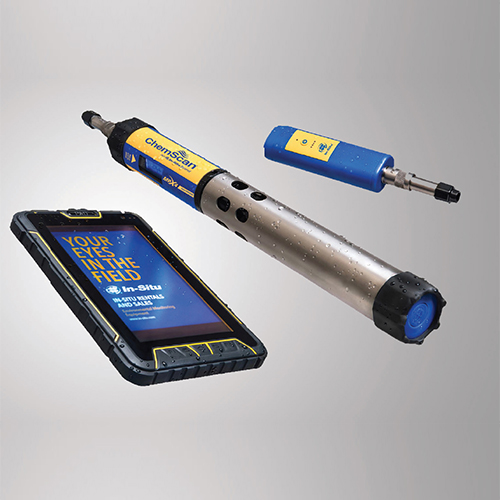

ChemScan MPX4 - 간이측정기 성능인증 1등급 제품
설명

*측정항목 :클로로필a/남조류/DO(광학)/전도도/pH/ORP/탁도/TSS/이온/수온 등 4개 포트에 원하는 센서 선택




​  국립환경과학원 간이측정기 성능 인증 1등급 제품   ​
​
▶ MPX4 사용 장점

• 모니터링 비용 절감
     : 최소의 보정 및 유지관리로 안정적인 센서 관리가 가능하여 모니터링 비용 절감

• 현장 작업시간 절감
     ​- VuSitu 모바일 앱 : 휴대용 스팟측정으로 프로브에서 직접 데이터 기록
     - ChemScan Control Point 컨트롤러 : 현장 디스플레이 확인 및 플랜트 제어 시스템과 연결
     - HydroVu 플랫폼 : 원격 모니터링 데이터에 대한 실시간 제공

• 고품질 데이터 제공
     - 간단한 보정 및 드리프트 예방 기능이 있는 센서는 지저분한 현장에서도 정확하고 신뢰성 높은
       데이터 제공 (노트북 필요 없음)
     - 휴대용으로 사용할 때 오류 최소화를 위해 모바일 앱에서 SOPs(표준작업지침)을 제공
     - 견고한 디자인 및 오염 방지 와이퍼(옵션)으로 극한 사용환경에서도 성능보장 & 장시간 사용 OK

• 편리한 사용​
     - 효율적인 데이터 수집 및 자동 환경 보상으로 별도의 과정 필요 없음
     - 모바일 앱에서 측정지점에 태그지정 및 GPS 좌표 확인


▶ MPX4 특장점

• 원하는 센서로 어디서나 쉽게 교체 가능한 습식 센서
• 연속 모니터링에서 고품질 데이터를 위한 2인치 센서 클리닝 와이퍼(브러시) 장착 가능(옵션)
• 무선 블루투스 모듈 : 모바일용 VuSitu앱 / 노트북용 Win-Situ 5 소프트웨어
• 앱을 통해 측정지점 태그 및 GPS 좌표 확인 가능
• 기기에 부착된 LCD 화면에서 기기상태 및 연결상태 정보 확인
• 다양한 환경에서 사용이 가능한 넓은 범위의 센서
• 자동 환경 보정 - 데이터 사후처리 필요 없음
• PLC / SCADA 제어시스템, 데이터 로거 등 원격 측정 시스템과 쉽게 통합 가능
     (별도의 아답터 및 프로토콜 필요 없음)
• 재 디자인된 reference로 pH와 이온센서 3배 안정화
• 부식에 강한 하우징 및 긁힘에 강한 RDO 센서
• Low-Flow 시스템과 호환 가능(별도 판매)



▶ 측정 항목
• 클로로필a                         • 남조류(BGA-Phycocyanin)             • RDO(광DO)
• 압력                                  • TSS(Total Suspended Solids)         • 탁도
• 수심                                  • 전도도/온도                                     • pH/ORP
• 염도                                  • TDS                                                • 원유(Crude Oil)
• Ammonium(NH4+)         • Nitrate(NO3-)                               • Chloride(Cl-)
• FDOM(Fluorescent Dissolved Organic Matter)                         •플루오레세인(Fluoredcein WT)



​​​

​기기 상세 스펙​

작동 온도

  -5 ~ 50°C (23 ~ 122°F)
이온 NH4+/NO3- : 0 ~ 40°C, Cl- : 0 ~ 50°C

전압/전류

 8-36 VDC
Sleep 모드 : < 0.2 mA
측정 :  40 mA, 최대 75 mA

보관 온도

 기기 본체 : -40°C ~ 65°C
pH/ORP 센서 : -5°C ~ 65°C
NH4+/NO3- 센서 : 0 ~ 40°C / Cl- 센서 : 0 ~ 50°C

내부 메모리 및
데이터 로깅

 16 MB; 8+ GB 마이크로 SD card 내장
(사용자 교체 가능)
7300w2 컨트롤러 모니터링

크기

 길이 : 46cm / bail 포함 : 59cm
외경 : 4.7cm

측정 소요 시간

 2초마다 1개 데이터 측정

무게

 0.978 kg (2.15 lbs.)
(본체, 센서, 제한장치, 범퍼 포함)

통신 장치

 Wireless TROLL Com(블루투스 무선모듈),
7300w2 모니터 (컨트롤러)

재질

 PC, PC alloy, Delrin, Santoprene, Inconel, Viton,
Titanium, Platinum, Ceramic, Nylon, PVC,
Graphite

케이블 옵션

 1m, 5m, 10m, 20m, 30m

센서 6각
드라이버

 0.05인치, 1.3 mm

LCD 화면

 기기 본체에 내장된 화면표시
(기기상태, 센서포트, 전압, 연결상태, 블루투스상태)

방수.방진
등급

 IP68 (센서 / 케이블 연결)
IP67 (센서 / 케이블 미연결)

소프트웨어

 안드로이드 : VuSitu 어플
윈도우 : Win-Situ 5 Data Services HydroVu

사용 압력

 최대 150 PSI (이온 NH4+/NO3- : 30 PSI)

인터페이스

 안드로이드 4.4, 블루투스 2.0

출력 옵션

 RS-485/MODBUS, SDI-12, Bluetooth, 4-20 mA,
7300w2 모니터

인증

 CE, FCC, WEEE, RoHS 준수



센서

측정범위

정확도

분해능

단위

온도

  -5~50 ºC (23~122ºF) ±0.1 ºC 0.01 ºC ºC, ºF

pH

 0-14 pH ±0.1 pH 0.01 pH pH, mV

ORP

 ±1400 mV ±5 mV 0.1 mV mV

전도도
TDS
염도

 전도도 : 0 ~ 350,000 μS/cm
염도 : 0-350 ppt(PSU)		 ±0.5% or 1 μS/cm
(@0~100,000μS/cm)
±1.0% of reading
(@100,000~200,000 μS/cm)
±2.0% of reading
(@200,000~350,000 μS/cm)		 전도도 : 0.1 μS/cm
염도 : 0.1 ppt(PSU)		 전도도 : μS/cm, mS/cm
TDS : ppt, ppm
염도 : PSU, ppt
저항 :  Ω.cm
밀도 : g/cm3

RDO

 0~20 mg/L
20~60 mg/L		 ±0.1 mg/L
±2% of reading		 0.01 mg/L mg/L, %sat., ppm

탁도/TSS

 탁도 : 0~4,000 NTU
TSS : 0~1,500 mg/L		 ±2% of reading or ±2 NTU 0.01 NTU (@0~1,000)
0.1 NTU (@1,000~4,000)
0.1 mg/L		 NTU, FNU
ppt, mg/L
FTU (컨트롤러 연결시)

NH4+-N

 0-10,000 mg/L as N ±10% or ±2 mg/L 0.01 mg/L mg/L, ppm, mV

NO3--N

 0-40,000 mg/L as N ±10% or ±2 mg/L 0.01 mg/L mg/L, ppm, mV

Cl-

 0-150,000 mg/L ±10% or ±2 mg/L 0.01 mg/L mg/L, ppm, mV

압력/수심

 30 m (100 ft.)
- Burst : 40 m (130 ft.)		 ±0.1% FS (-5~50°C) 0.01% full scale 압력 : psi, kPa, bar, mbar, inHg, mmHg
수심 : in, ft., mm, cm, m

클로로필a

 0-100 RFU
0-1000 μg/L		 R2>0.999 직선성 0.001 RFU / 0.01 μg/L RFU, μg/L

남조류
(BGA-PC)

 0-100 RFU
0-1000 μg/L		 R2>0.999 직선성 0.001 RFU / 0.01 μg/L RFU, μg/L

FDOM

 0-100 RFU
0-3000 μg/L		 R2>0.999 직선성 0.001 RFU / 0.01 μg/L RFU, μg/L

원유
(Crude Oil)

 0-100 RFU
0-3000 μg/L		 R2>0.999 직선성 0.001 RFU / 0.01 μg/L RFU, μg/L

플루오레세인
(Fluorecein)

 0-100 RFU
0-5000 μg/L		 R2>0.999 직선성 0.001 RFU / 0.01 μg/L RFU, μg/L
