초음파식 개수로 유량계와 수위계로 사용이 가능한 제품

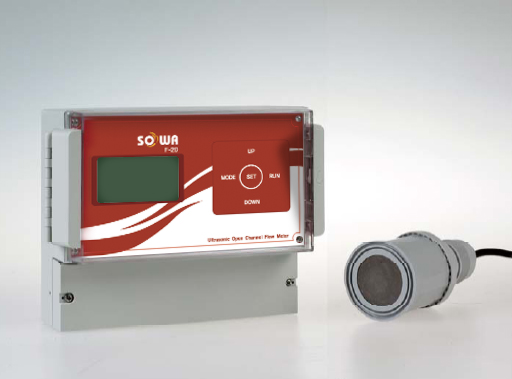

초음파식 개수로 유량계
- 규격화된 개수로에서 수위와 순간유량이 일정한 관계가 있는 유량/수위 산출공식을 적용하여 유량을 측정하는 방식
- 수표면 높이를 초음파로 측정하고 수위에 비례한 정확한 순간유량과 적산유량을 계산하여 표시
초음파식 유량계
- 비접촉식 측정방식으로 부식성 유도체에 폭넓게 적용 가능하며 반영구적임
- 데이터 저장시간 설정에 따라 최대 6개월 동안의 데이터(수위/순간유량/적산유량)를 저장 할 수 있음
Application
1. Parshall Flumes
2. Suppressed Rectangular Weirs(전체폭 사각수로)
3. Contraced Rectangular Weirs(사각 수로)
4. V-Notch(Triangular) Weirs (22.5°, 30°, 45°, 60°, 90°, 120°)
5. Cipoletti Weirs
6. Leoplod Lagco Flumes
7. 10point DIY CURVE, 유량방적식(Q=K*H(PWR)) 등
* 센서 *
측정방식
음향집중형초음파방식
측정범위
0.25~3m
불감지 거리
0.25m
구동 주파수
78kHz
초음파 방사 각도
3° at -3dB
센서 재질
PP
결로방지
2중 결로방지 라운드형
사용 온도
-20 ~ +70°C
취부 규격
3/4” NPT
보호등급
IP68 Ex d m IIB T6( 온도 85°C 이하 가스지역의 내압방폭)
* Controller *
Model F-20 전원 AC 90~260V(50Hz/60Hz), DC 10~30V 측정범위 0.00㎥/h~200,000.00㎥/h 정확도 0.25% of full range 사용수로 종류 Parshall Flume, 사각 Weir, 전체 폭 Weir, 삼각 Weir(60˚,90˚) Plamer-Bowlus, DIY curve , Lcopold Lagco, Cipolletti Weirs 적산 유량측정범위 999999999.99 ㎥/h 실시간 기록기능 90일 데이터 저장기능(설정에 따름) 신호 출력 DC 4 ~ 20 mA 릴레이구동용 펄스출력(NPN Open Collector) 1 Point RS232/485(환경관리공단 표준프로토콜) 부하저항 750Ω max. 디스플레이 Graphic LCD (128 x 68 dot) 오동작 출력 DC 3.8mA/ HOLD / 21mA, I SPDT Relay 접점출력 사용온도 -20 ~ +60℃ 보호등급 IP65
Model
F-20
전원
AC 90~260V(50Hz/60Hz), DC 10~30V
0.00㎥/h~200,000.00㎥/h
정확도
0.25% of full range
사용수로 종류
Parshall Flume, 사각 Weir, 전체 폭 Weir, 삼각 Weir(60˚,90˚) Plamer-Bowlus, DIY curve , Lcopold Lagco, Cipolletti Weirs
적산 유량측정범위
999999999.99 ㎥/h
실시간 기록기능
90일 데이터 저장기능(설정에 따름)
신호 출력
DC 4 ~ 20 mA
릴레이구동용 펄스출력(NPN Open Collector)
1 Point RS232/485(환경관리공단 표준프로토콜)
부하저항
750Ω max.
디스플레이
Graphic LCD (128 x 68 dot)
오동작 출력
DC 3.8mA/ HOLD / 21mA, I SPDT Relay 접점출력
사용온도
-20 ~ +60℃
IP65
*구성품 : 지시부 본체, 측정부 센서
*옵션 악세서리 - 외함 - 센서브라켓 - 전원용 어레스터 - 신호용 어레스터 - 전원용차단기,히터,팬 등
*설치공사 - 셋트앙카 및 콘크리트 베이스(필요시) - 전기공사 및 통신공사(필요시) - 운반비
